机械制图的尺寸标注有严格的国家标准。
3.1 尺寸标注基本要求与规则
在具体进行尺寸标注时，应遵循以下基本规则。
（1）图样中所注尺寸的数值表示物体的真实大小，与绘图比例、绘图的准确度无关。
（2）在同一图样中，每一尺寸一般只标注一次，并标注在反映该结构最清晰的图形上。
（3）图样中的尺寸以毫米（mm）为单位是，不需注明：若采用其他单位时，必须注明单位的代号和名称。

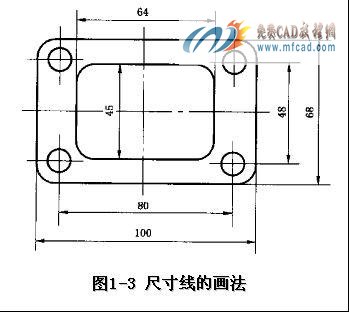

尺寸标注样图如图1-3所示。
3.1 尺寸标注基本要求与规则
在具体进行尺寸标注时，应遵循以下基本规则。
（1）图样中所注尺寸的数值表示物体的真实大小，与绘图比例、绘图的准确度无关。
（2）在同一图样中，每一尺寸一般只标注一次，并标注在反映该结构最清晰的图形上。
（3）图样中的尺寸以毫米（mm）为单位是，不需注明：若采用其他单位时，必须注明单位的代号和名称。
尺寸标注样图如图1-3所示。
在遵照国家规定的基础上，一般应注意以下几点：
（1）为了使图面清晰，多数尺寸应该标注在试图的外面。
（2）零件上的每一形体的尺寸，最好集中的标注在反映该形体特征的视图上。
（3）同心圆柱的尺寸，最好标注在非圆的试图上。
（4）尽量避免尺寸线、尺寸界限之间的橡胶，相互平行的尺寸应该按照大小顺序排列，小的在内大的在外。
（5）内行尺寸和外形尺寸最好标注在图形的两侧。
3.2 尺寸的组成

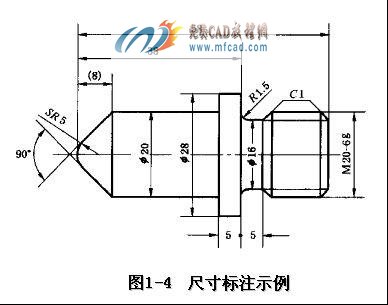

一个完整的长度尺寸标注由尺寸线、尺寸界线、尺寸箭头灯对象组成，而圆形、弧形、引线标注灯尺寸标注还有其他的对象。可参考图1-4的示例进行标注。
（1）为了使图面清晰，多数尺寸应该标注在试图的外面。
（2）零件上的每一形体的尺寸，最好集中的标注在反映该形体特征的视图上。
（3）同心圆柱的尺寸，最好标注在非圆的试图上。
（4）尽量避免尺寸线、尺寸界限之间的橡胶，相互平行的尺寸应该按照大小顺序排列，小的在内大的在外。
（5）内行尺寸和外形尺寸最好标注在图形的两侧。
3.2 尺寸的组成
一个完整的长度尺寸标注由尺寸线、尺寸界线、尺寸箭头灯对象组成，而圆形、弧形、引线标注灯尺寸标注还有其他的对象。可参考图1-4的示例进行标注。
各个组成部分的说明如下：
（1）尺寸线：尺寸线一般由一条两端带箭头的线段组成，有时也可能是两条带单箭头的线段。角度标注时，尺寸线是一条两端带箭头的圆弧。
（2）尺寸界线：尺寸界线通常出现在标注对象的两端，用来表示尺寸线的开始和结束。尺寸界线一般从标注定义点引出，超出尺寸线一定距离，将尺寸线标注在图像之外。在复杂图形的标注中，可以利用中心线或者图形的轮廓线来代替尺寸界线。
（3）尺寸箭头：尺寸箭头通常出现在尺寸线与尺寸界线的两个交点上，用来表示尺寸线的起始位置以及尺寸线相对于图形实体的位置。
（4）尺寸文本：尺寸文本时一个文字实体，用来标注两个尺寸界线之间的距离或角度。尺寸文本可以是基本尺寸，也可以是极限尺寸或者带公差的尺寸。需要注意的是，尺寸文本所显示的数据不一定就是连个尺寸界线之间的实际距离，这是由于标注尺寸时可能使用了尺寸标注比例。
（5）标注定义点：用户标注图形对象的断点，可能也作为尺寸界线的断点，拾取尺寸标注的整体对象时，标注定义点会作为夹点显示出来，可以使用夹点编辑进行操作。
（1）尺寸线：尺寸线一般由一条两端带箭头的线段组成，有时也可能是两条带单箭头的线段。角度标注时，尺寸线是一条两端带箭头的圆弧。
（2）尺寸界线：尺寸界线通常出现在标注对象的两端，用来表示尺寸线的开始和结束。尺寸界线一般从标注定义点引出，超出尺寸线一定距离，将尺寸线标注在图像之外。在复杂图形的标注中，可以利用中心线或者图形的轮廓线来代替尺寸界线。
（3）尺寸箭头：尺寸箭头通常出现在尺寸线与尺寸界线的两个交点上，用来表示尺寸线的起始位置以及尺寸线相对于图形实体的位置。
（4）尺寸文本：尺寸文本时一个文字实体，用来标注两个尺寸界线之间的距离或角度。尺寸文本可以是基本尺寸，也可以是极限尺寸或者带公差的尺寸。需要注意的是，尺寸文本所显示的数据不一定就是连个尺寸界线之间的实际距离，这是由于标注尺寸时可能使用了尺寸标注比例。
（5）标注定义点：用户标注图形对象的断点，可能也作为尺寸界线的断点，拾取尺寸标注的整体对象时，标注定义点会作为夹点显示出来，可以使用夹点编辑进行操作。
